Što je nadstrešnica u arhitekturi?

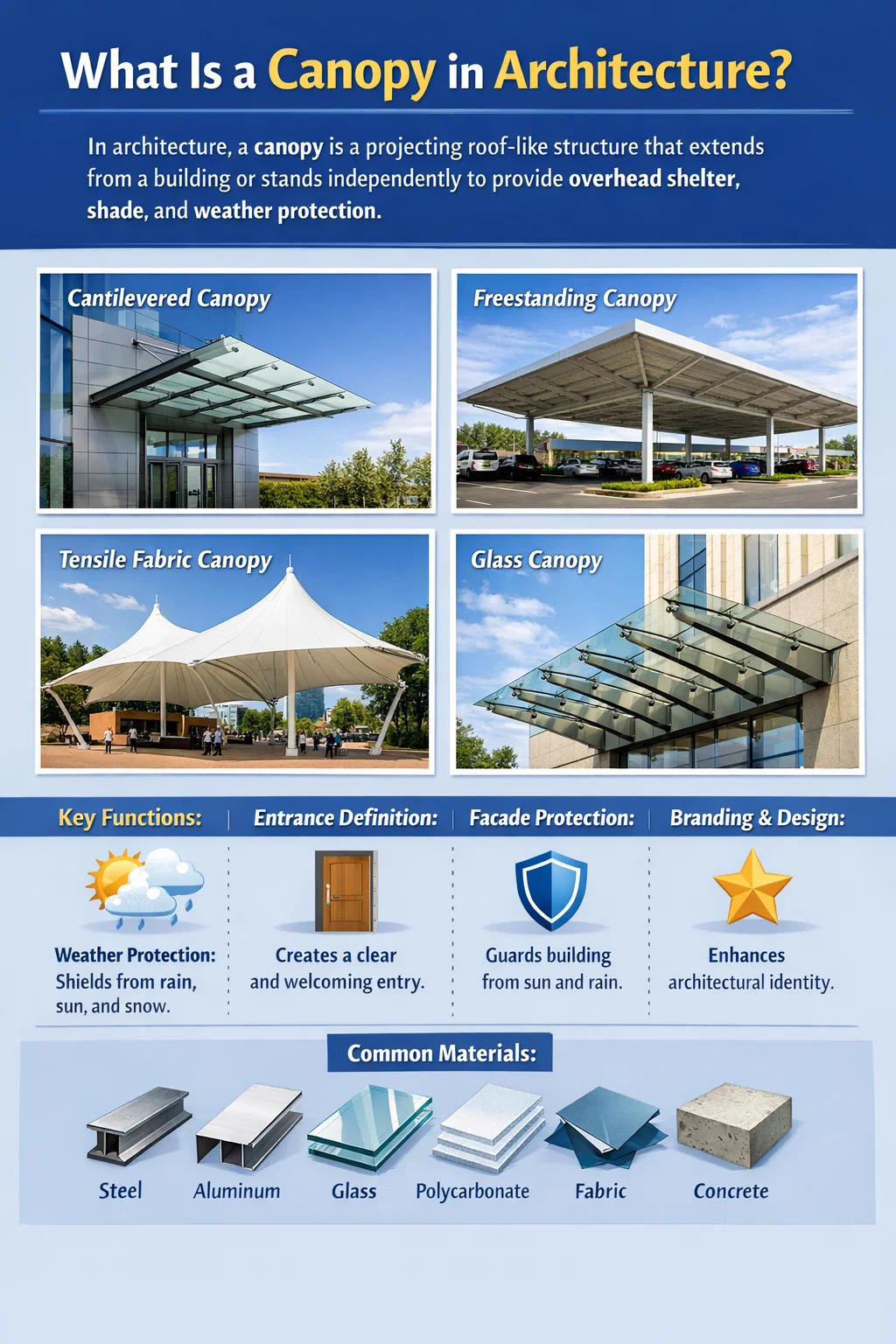

Što je a Nadstrešnica u arhitekturi? Izravan odgovor

U arhitekturi, nadstrešnica je izbočena struktura nalik krovu koja se proteže od zgrade ili stoji neovisno kako bi pružila zaklon iznad glave, hladovinu i zaštitu od vremenskih uvjeta za ljude koji se kreću kroz nju ili zauzimaju prostor ispod nje. Obično se postavlja iznad ulaza, šetnica, prostora za utovar, vanjskih trgova ili pročelja zgrada i funkcionira kao prijelazni element između unutrašnjosti zgrade i vanjskog otvorenog okoliša.

Arhitektonska nadstrešnica nije samo ukrasna značajka - ona je funkcionalni građevinski element koji istovremeno upravlja suncem, kišom, vjetrom i udobnošću pješaka. Može se izraditi od čelika, aluminija, stakla, polikarbonata, drveta, napete tkanine ili armiranog betona, a njegov dizajn je reguliran zahtjevima građevinskog inženjerstva, lokalnim građevinskim propisima, specifikacijama izvedbe materijala i estetskom namjerom. U suvremenoj arhitektonskoj praksi, nadstrešnice se sve više dizajniraju kao prepoznatljivi elementi koji definiraju identitet zgrade i doživljaj ulaza.

Pojam potječe od lat konopeum i grčki konopion , što izvorno znači zastrti pokrivač ili mreža. U arhitektonskom kontekstu, najprije je stekao široku upotrebu u gotičkim i renesansnim zgradama gdje su stršeće kamene nape skrivale kipove, otvore vrata i prozore. Danas je nadstrešnica evoluirala daleko od svog povijesnog podrijetla u jedan od najsvestranijih i najizražajnijih elemenata u arhitektonskom alatu.

Primarne funkcije arhitektonske nadstrešnice

Dobro osmišljena arhitektonska nadstrešnica ima više uloga istovremeno. Razumijevanje ovih funkcija pomaže objasniti zašto se nadstrešnice pojavljuju na gotovo svim kategorijama zgrada - od bolnica i zračnih luka do maloprodajnih trgovina i privatnih rezidencija.

Zaštita od vremenskih uvjeta i kontrola okoliša

Najosnovnija funkcija arhitektonske nadstrešnice je zaštita od vremenskih uvjeta. Štiti kišu, snijeg, tuču i izravno sunce od ljudi i površina neposredno ispod sebe. Preko ulaza u zgradu, to znači da su posjetitelji koji dolaze pješice ili vozilom zaštićeni dok otvaraju vrata, traže ključeve, plaćaju usluge ili čekaju prijevoz. Iznad doka za utovar, štiti robu i radnike tijekom operacija prijenosa. Preko pješačke staze, proširuje sigurnu korisnu cirkulaciju u svim vremenskim uvjetima.

Nadstrešnica koja strši 2,5 do 3 metra od fasade zgrade pruža učinkovitu zaštitu od kiše pri vjetru do približno 30-40 km/h , koji pokriva većinu kišnih događaja koji nisu olujni. U toplijim klimatskim uvjetima, nadstrešnice smanjuju dobivanje sunčeve topline na fasadi zgrade ispod njih, smanjujući rashladna opterećenja na ostakljenim ulazima i predvorjima. Studije u gradovima s toplom klimom izmjerile su smanjenje površinske temperature od 10–20°C na zasjenjenom kolniku u odnosu na izloženi kolnik neposredno uz njega.

Definiranje ulaza i prostorne hijerarhije

U arhitektonskom projektiranju, ulaz u zgradu jedan je od najkritičnijih trenutaka u iskustvu posjetitelja. Nadstrešnica označava i pojačava ulaz, stvarajući čitljiv prag između vanjskog i unutrašnjeg prostora. Komunicira posjetiteljima koji se približavaju kamo bi trebali ići i signalizira važnost ili karakter zgrade prije nego što kroče kroz vrata.

Ova prostorna funkcija posebno je značajna u velikim javnim zgradama. Dramatična nadstrešnica iznad glavnog ulaza u terminal 5 u zračnoj luci Heathrow, na primjer, proširuje ostakljenu fasadu terminala u ekspanzivnu plohu iznad glave koja istovremeno prekriva staze za iskrcaj vozila i usmjerava putnike koji dolaze prema dvorani za prijavu. Nadstrešnica ovdje nije samo sklonište - to je prostorni smjer, mjerilo i arhitektonski identitet sabijen u jedan element.

Izvedba zaštite fasade i ovojnice zgrade

Nadstrešnice također štite ovojnicu zgrade neposredno ispod njih. Nadstrešnica iznad ostakljenog ulaznog predvorja smanjuje solarni dobitak na staklu, smanjujući unutarnju temperaturu i smanjujući troškove klimatizacije. Također smanjuje količinu kišnice koja teče niz fasadu u blizini ulaza, što je važno za dugovječnost materijala za oblaganje, brtvila i okova za vrata. U baštinskim zgradama, nadstrešnice se ponekad naknadno ugrađuju posebno kako bi zaštitile povijesno značajne kamene zidove ili zidove od opeke od stalne izloženosti vodi.

Brendiranje i arhitektonski izričaj

Za komercijalnu i maloprodajnu arhitekturu, ulazna nadstrešnica je primarna površina za brendiranje. Njegovo mjerilo, materijal, boja, osvjetljenje i oblik izravno pridonose tome kako se zgrada - i organizacija koja je zauzima - percipiraju s ulice. Vrhunski hoteli, vodeće maloprodajne trgovine i sjedišta poduzeća često naručuju dizajn nadstrešnica po narudžbi koji se pažljivo razmatra kao i bilo koji drugi vidljivi element vanjskog izgleda zgrade. Osvijetljena staklena i čelična nadstrešnica na ulazu u luksuzni hotel prenosi vrlo različite vrijednosti od nadstrešnice od rastezljive tkanine sportskog objekta u zajednici, čak i ako obje imaju istu osnovnu zaštitnu funkciju.

Vrste arhitektonskih nadstrešnica po strukturi i obliku

Arhitektonske nadstrešnice klasificiraju se prema tome kako su podržane, kako su pričvršćene i kakvu geometriju imaju. Svaki tip konstrukcije ima specifične inženjerske implikacije, profile troškova i estetske kvalitete.

Konzolni nadstrešnica

Konzolni nadstrešnica strši vodoravno iz zida zgrade bez potpornih stupova na vanjskom rubu. Konstrukcija je fiksirana na okvir zgrade i oslanja se na princip konzole — zidni priključak prenosi moment savijanja u konstruktivni sustav zgrade. Ovaj tip je vrlo čest na ulazima u zgrade jer natkriveno područje drži slobodnim od stupova, poboljšavajući protok pješaka i razmak od vozila.

Konzolni nadstrešnici obično se protežu između 1,5 i 4 metra od fasade zgrade , iako konstrukcijski projektirani primjeri od čelika i stakla mogu se protezati 6-8 metara ili više. Iznad otprilike 3 metra, konstrukcijska dubina okvira nadstrešnice značajno se povećava, a opterećenja pričvršćivanja prenesena na zid zgrade postaju znatna — zahtijevaju procjenu od strane građevinskog inženjera. Konzolni stakleni nadstrešnici obješeni odozgo pomoću čeličnih šipki ili sustava kabela omogućuju vrlo vitke profile koji izgledaju kao da lebde bez vidljive strukture.

Samostojeća nadstrešnica

Samostojeća nadstrešnica u potpunosti je poduprta vlastitim stupovima ili stupovima i nije strukturno pričvršćena za zgradu. Može se postaviti u blizini zgrade, na parkiralištu, iznad pješačke staze ili na javnom trgu. Budući da se njegova opterećenja u potpunosti prenose na tlo kroz vlastitu strukturu, ne opterećuje okvir zgrade. To čini samostojeće nadstrešnice prikladnima za naknadnu ugradnju na mjestima gdje postojeća konstrukcija zgrade ne može prihvatiti dodatna opterećenja.

Velike samostojeće nadstrešnice uobičajene su u dvorištima benzinskih postaja, objektima koji prolaze kroz automobile, autobusnim čvorištima i otvorenim tržnicama. Nadstrešnica benzinske postaje obično pokriva 500–1500 četvornih metara i mora imati visinu od najmanje 5,5 metara za pristup vozilima cisternama. Ovi samostojeći nadstrešnici velikog raspona koriste okvir portala ili rešetkaste konstrukcije od čelika za postizanje širokih raspona bez stupova.

Nadstrešnica od rastezljive tkanine

Zatezne nadstrešnice koriste arhitektonsku tkaninu visoke čvrstoće koja se drži u napetosti između jarbola, kabela i sidrišnih točaka za stvaranje zakrivljenih, skulpturalnih površina iznad glave. Za razliku od krutih nadstrešnica, vlačne strukture postižu stabilnost kroz geometriju — dvostruko zakrivljeni antiklastični oblik (oblik sedla) koji je uobičajen u vlačnim nadstrešnicama je inherentno krut kada je tkanina pod napetošću. Sama tkanina je obično tkana staklena vlakna presvučena PTFE-om ili poliester presvučen PVC-om, a oboje imaju očekivani životni vijek od 20-30 godina u vanjskim uvjetima.

Nadstrešnice od rastezljive tkanine popularne su na sportskim stadionima, zračnim lukama, trgovačkim centrima i javnim trgovima gdje su potrebne velike natkrivene površine bez teških strukturnih stupova. Krov Međunarodne zračne luke u Denveru jedan je od najprepoznatljivijih primjera — njegov bijeli nadstrešnik od PTFE tkanine, koji se proteže preko 33 000 četvornih metara, stvara dramatične vrhove koji podsjećaju na Stjenjake vidljive na zapadu. Nadstrešnice od rastezljive tkanine mogu obuhvatiti udaljenosti bez stupova od 20-60 metara ili više , čineći ih učinkovitima tamo gdje bi drugi konstrukcijski sustavi zahtijevali srednje oslonce koji prekidaju vidne linije ili kretanje pješaka.

Staklena nadstrešnica

Staklene nadstrešnice koriste laminirane sigurnosne staklene ploče poduprte čeličnim ili aluminijskim strukturnim okvirom ili obješene odozgo pomoću armatura i kabela od nehrđajućeg čelika. Cijenjeni su zbog svoje prozirnosti — staklena nadstrešnica propušta prirodnu svjetlost u prostor ispod dok istovremeno pruža zaštitu od vremenskih uvjeta, što je osobito važno u odnosu na ostakljene ulaze i predvorja gdje je održavanje osjećaja otvorenosti prioritet dizajna.

Staklo koje se koristi u konstrukcijskim nadstrešnicama uvijek je laminirano, s međuslojem od polivinil butirala (PVB) ili ionoplasta koji drži krhotine stakla zajedno ako se ploča razbije. Građevinski propisi u većini jurisdikcija zahtijevaju da stropna stakla u arhitektonskim nadstrešnicama budu laminirano staklo s najmanje dva sloja , upravo zato što krhotina stakla koja pada predstavlja veliku opasnost za ljude ispod. Staklo obloženo fritom ili keramikom obično se koristi za smanjenje sunčeve topline i odsjaja, a istovremeno održava vizualnu prozirnost odozdo.

Nadstrešnica od polikarbonata

Polikarbonatne folije popularna su alternativa staklu u arhitektonskim nadstrešnicama gdje su cijena, težina i otpornost na udar prioritet u odnosu na vrhunski izgled. Dvostruke ili višeslojne polikarbonatne ploče nude značajno bolju toplinsku izolaciju od stakla i otporne su na udarce — što je važno svojstvo u regijama sklonom tuči. Približno su 50 puta otporniji na udarce od stakla pri jednakoj debljini, a teže otprilike jednu šestinu manje. Međutim, polikarbonat se lakše grebe, s vremenom požuti bez UV-stabiliziranih premaza i općenito se smatra završnim slojem nižih specifikacija od stakla u komercijalnim primjenama.

Čvrsta krovna nadstrešnica od betona, čelika ili drveta

Neki arhitektonski nadstrešnici izgrađeni su kao proširenja primarne strukture zgrade, s čvrstim krovovima od armiranog betona, čeličnih podova ili izrađenog drveta. To su najtrajnija i strukturalno robusna opcija, dizajnirana kao sastavni dijelovi zgrade, a ne prilozi ili dodaci. Armiranobetonske nadstrešnice uobičajene su u brutalističkoj i modernističkoj arhitekturi, gdje se nadstrešnica često čita kao masivna vodoravna ravnina koja lebdi iznad ulaza. Drvene nadstrešnice sve se više koriste u suvremenoj održivoj arhitekturi, s unakrsno laminiranim drvom (CLT) ili gredama od lijepljenog lamela koje stvaraju tople nadzemne strukture prirodnog izgleda koje pridonose ciljevima certifikacije zgrada kao što su LEED ili Green Star.

Usporedba materijala za arhitektonske nadstrešnice

Odabir materijala jedna je od najdosljednijih odluka u dizajnu nadstrešnice. Utječe na strukturnu izvedbu, zahtjeve za održavanjem, vijek trajanja, cijenu i ukupni vizualni karakter nadstrešnice unutar arhitekture zgrade.

Povijesni razvoj arhitektonskog nadstrešnice

Nadstrešnica je bila obilježje izgrađene arhitekture tisućama godina, a praćenje njezine povijesti otkriva koliko je duboko ugrađena u način na koji ljudi razmišljaju o pragovima, zaklonu i artikulaciji važnih prostora.

Antičko i klasično podrijetlo

U drevnoj egipatskoj, grčkoj i rimskoj arhitekturi, izbočeni vijenci i hramski trijemovi obavljali su funkcije poput nadstrešnica - zaklanjajući vrata i prijelazne prostore dok su istovremeno označavali status i svetu važnost. Trijem grčkog hrama, sa svojom kolonadom i izbočenom entablaturom, u strukturnom je smislu samostojeći baldahin: natkriveni prag između svete unutrašnjosti cele i otvorenog prostora iza. Rimljani su ovo načelo proširili na građansku arhitekturu s pomno ukrašenim stršećim kapuljačama iznad ulaza u forum i vrata kupatila.

Gotičke i renesansne nadstrešnice

U arhitekturi gotičke katedrale baldahin je postao vrlo profinjen dekorativni i zaštitni element. Kameni nadstrešnici — koji su se nazivali baldahini ili ciboriji kada su postavljeni iznad oltara, te kalupi za kape ili okapnice kada su postavljeni iznad vrata i prozora — bili su sastavni dio gotičkog arhitektonskog vokabulara. Trostruki portalni raspored pročelja gotičke katedrale, sa svojim duboko udubljenim vratima zaštićenim izbočenim kamenim nadstrešnicama s uklesanim kukovima, završecima i skulpturalnim programima, predstavlja nadstrešnicu u svom arhitektonskom najambicioznijem obliku. Ove su kamene nape štitile isklesane figure u timpanonu i dovratnicima od erozije kišom, dodajući vizualnu težinu i hijerarhiju ulaznoj kompoziciji.

Renesansna arhitektura reinterpretirala je nadstrešnicu kroz klasične oblike — izbočena klasična entablatura, vrata s zabatima i porte-cochère sa stupovima, svi su obavljali funkcije nadstrešnice pozivajući se na rimski presedan. Porte-cochère, doslovno "vrata za kočiju", postala je standardna značajka aristokratskih kuća, a kasnije velikih hotela i građanskih zgrada kroz osamnaesto i devetnaesto stoljeće.

Modernizam i strukturalni baldahin

Moderni pokret dvadesetog stoljeća transformirao je nadstrešnicu iz ukrasne značajke u strukturalni izraz novih materijala i građevinskih tehnologija. Le Corbusierova upotreba tankih betonskih ploča kao vodoravnih bris-soleila i ulaznih nadstrešnica na zgradama kao što je Unité d'Habitation tretirala je nadstrešnicu kao čisti tektonski element - bez ukrasa, bez historicističkih referenci, samo iskreni izraz sposobnosti armiranog betona da se projicira vodoravno bez potpore. Barcelonski paviljon Miesa van der Rohea koristio je nevjerojatno tanku, lebdeću krovnu ravninu koja je funkcionirala kao nadstrešnica nad cijelom kompozicijom, redefinirajući što bi mogao biti element zaklona iznad glave u smislu materijalne ekonomije i prostorne drame.

Poslijeratno razdoblje dovelo je zatezne konstrukcije u glavnu arhitektonsku upotrebu. Frei Ottoov rad na dizajnu zateznih nadstrešnica - najpoznatiji je mrežasti krov na Olimpijskom stadionu u Münchenu dovršen 1972. - pokazao je da tkanina i kabelski sustavi mogu pokriti golema područja s minimalnim materijalom, stvarajući strukture izvanredne lakoće i vizualne transparentnosti. Ovaj je rad izravno utjecao na vlačnu arhitekturu nadstrešnice sljedećih desetljeća.

Projektiranje arhitektonske nadstrešnice: ključna inženjerska i dizajnerska razmatranja

Projektiranje nadstrešnice koja pouzdano radi tijekom svog životnog vijeka zahtijeva posebnu pozornost na strukturne, okolišne i regulatorne čimbenike. Sljedeća razmatranja vrijede za gotovo svaki arhitektonski projekt nadstrešnice bez obzira na veličinu.

Strukturna analiza opterećenja

Svaka nadstrešnica mora biti projektirana da nosi opterećenja koja će doživjeti tijekom rada. To uključuje:

• Mrtvo opterećenje: Vlastita težina konstrukcije nadstrešnice i njezinog pokrovnog materijala. Čelična i staklena nadstrešnica iznad tipičnog komercijalnog ulaza može težiti 80-150 kg po kvadratnom metru krovne površine.
• Opterećenje vjetrom: Tipično glavno opterećenje za dizajn nadstrešnice. Nadstrešnice su izložene strukture podložne pritisku prema dolje i usisavanju vjetra prema gore. U zonama ciklona ili uragana, opterećenje vjetrom može premašiti 2,5 kPa na izloženim površinama krovišta, što dovodi do značajnih strukturalnih zahtjeva.
• Opterećenje snijegom: U hladnijim klimatskim uvjetima nakupljeni snijeg može predstavljati znatna opterećenja. Debljina snijega od 300 mm na ravnom nadstrešnici predstavlja približno 1,0–1,5 kPa dodatnog opterećenja — dovoljno da se uruši nedovoljno određena struktura.
• Pristupno opterećenje održavanja: Građevinski propisi obično zahtijevaju da nadstrešnice nose minimalno živo opterećenje održavanja od 0,5–1,0 kPa kako bi se omogućilo čišćenje, popravak i pregled.
• Seizmičko opterećenje: U područjima sklona potresima, spojevi nadstrešnica moraju biti projektirani tako da prihvate dinamička opterećenja nastala tijekom seizmičkog događaja bez odvajanja od zgrade.

Dizajn drenaže

Nadstrešnice skupljaju kišnicu, a upravljanje tom vodom ključan je zahtjev dizajna. Ravna nadstrešnica bez nagiba skupljat će vodu, ubrzati degradaciju membrane, povećati strukturno opterećenje i na kraju procuriti. Građevinski propisi i standardi dobre prakse općenito zahtijevaju minimalni pad od 1:60 (približno 1°) na bilo kojoj površini krova nadstrešnice , pri čemu većina dizajnera navodi 1:40 ili strmije za pouzdanu drenažu. Voda se može usmjeriti u oluke i odvodne cijevi na obodu nadstrešnice, do središnjih drenažnih točaka ili pustiti da slobodno pada s ruba nadstrešnice kao značajka dizajna (efekt kaskade ponekad namjerno uključen u suvremenu arhitekturu).

Za staklene i polikarbonatne nadstrešnice, kišnica koja otječe s površine također je važna za održavanje - taloži mineralni kamenac i prljavštinu iz okoliša koja može zaprljati nadstrešnicu i smanjiti prijenos svjetlosti tijekom vremena. Projektiranje za jednostavan pristup čišćenju i specifikacija staklenih premaza koji se sami čiste (koji koriste fotokatalizu titanijevog dioksida za razgradnju organskih naslaga) značajno smanjuju dugotrajno opterećenje održavanja.

Usklađenost s propisima o gradnji i planiranju

Arhitektonske nadstrešnice su građevinski elementi i podliježu građevinskim propisima u svakoj jurisdikciji. Ključna područja usklađenosti uključuju:

• Minimalne slobodne visine nad pješačkim stazama i putevima vozila. Većina kodova zahtijeva minimalno 2,4 metra iznad pješačkih staza i 4,2–5,5 metara iznad ruta za vozila, s većim slobodnim prostorom za područja pristupa kamionima.
• Sigurnosni zahtjevi za ostakljenje iznad glave — specifikacije laminiranog stakla i standardi okvira za sprječavanje padanja krhotina na ljude ispod.
• Zahtjevi za protupožarnu učinkovitost, posebno tamo gdje su nadstrešnice blizu granica posjeda ili susjednih zgrada.
• U područjima koja su na popisu baštine i zonama očuvanja, može biti potrebno odobrenje projekta od lokalnih tijela za baštinu prije postavljanja nadstrešnice, čak i na zgradama koje nisu baštine.
• U mnogim jurisdikcijama, svaka nadstrešnica koja strši iznad javne pješačke staze ili ceste zahtijeva odobrenje lokalnog vijeća ili uprave za ceste, uz godišnji zakup ili naknadu za licencu za korištenje zračnog prostora iznad javnog područja.

Pričvršćivanje na konstrukciju zgrade

Kako se nadstrešnica pričvršćuje na zgradu često je tehnički najzahtjevniji aspekt njezina dizajna. Za konzolne nadstrešnice, veza mora prenijeti moment savijanja, smicanje i aksijalne sile u konstrukcijski okvir zgrade — ne samo na fasadnu oblogu. To obično znači da se primarni konstrukcijski članovi nadstrešnice izravno povezuju s betonskom pločom zgrade, čeličnim stupovima ili konstrukcijskim zidanim zidovima putem ulivenih sidara ili naknadno ugrađenih sidrenih vijaka. Strukturno pričvršćivanje konzolne nadstrešnice na postojeću zgradu uvijek mora procijeniti statičar kako bi se potvrdilo da okvir zgrade može prihvatiti dodatna opterećenja, posebno u situacijama rekonstrukcije gdje izvorni projekt možda nije predvidio nikakva opterećenja nadstrešnice.

Poznati primjeri arhitektonskih nadstrešnica diljem svijeta

Neke od najuvjerljivijih demonstracija onoga što arhitektonska nadstrešnica može postići proizlaze iz ispitivanja značajnih projekata u kojima je nadstrešnica ključna za identitet i izvedbu zgrade.

Veliki sud u Britanskom muzeju u Londonu

Dizajniran od strane Foster Partners i dovršen 2000. godine, nadstrešnica Velikog dvora je rešetkasti krov od čelika i stakla koji prekriva središnje dvorište Britanskog muzeja od dva hektara. Krovna konstrukcija sastoji se od 3312 jedinstvenih trokutastih staklenih ploča poduprtih čeličnom rešetkom, pri čemu ne postoje dvije identične ploče zbog geometrijske složenosti dizajna. Nadstrešnica je transformirala ono što je bilo uglavnom nepristupačno vanjsko dvorište u jedan od najvećih natkrivenih javnih prostora u Europi, privlačeći približno 6 milijuna posjetitelja godišnje. Stakleni krov težak je preko 800 tona, a proizveden je i postavljen bez prekidanja svakodnevnog rada Muzeja — izvanredno postignuće građevinske logistike u iznimno ograničenoj lokaciji u središtu Londona.

Zatezni krov međunarodne zračne luke Denver, SAD

Terminal Jeppesen u međunarodnoj zračnoj luci Denver ima jedan od najvećih krovnih nadstrešnica od rastezljive tkanine na svijetu. Dovršen 1995. godine, krov pokriva približno 33.000 četvornih metara i napravljen je od dvoslojnog sustava od stakloplastike presvučene PTFE-om razapete između 34 čelična jarbola, stvarajući niz vrhova i dolina koji se uzdižu do 27 metara na svojoj najvišoj točki. Bijela tkanina reflektira približno 90% upadnog sunčevog zračenja, značajno smanjujući rashladna opterećenja u terminalu unatoč golemim ostakljenim krajnjim zidovima, te prenosi meko, difuzno prirodno svjetlo kroz unutrašnjost. Strukturu su dizajnirali Fentress Bradburn Architects, a zatezni krov projektirao je Severud Associates.

Metropol Suncobran, Sevilla, Španjolska

Dizajniran od strane Jürgen Mayer H. Architects i dovršen 2011., Metropol Suncobran samostojeća je drvena konstrukcija s baldahinom na Plaza de la Encarnación u središtu Seville. S približno 150 metara dužine i 70 metara širine, često se navodi kao najveća drvena građevina na svijetu. Oblik suncobrana - u biti golemi baldahin na šest stupova u obliku gljive - pruža hlad za javni trg ispod, dok se u prizemlju nalazi tržnica, ispod arheološki muzej, a iznad krovna šetnica. Struktura je izrađena od lameliranih drvenih ploča zalijepljenih poliuretanskim ljepilom i obloženih vodootpornim poliuretanskim završnim slojem. Služi kao upečatljiv primjer kako arhitektonska nadstrešnica može postati zgrada sama po sebi - natkriveni javni prostor koji redefinira cijelo urbano područje.

Nadstrešnice Apple Storea

Appleova maloprodajna arhitektura, razvijena s Foster Partners, koristi elemente nadstrešnice kao središnje elemente dizajna. Viseća staklena nadstrešnica iznad ulaza u kocku Apple Fifth Avenue u New Yorku — staklena kocka od 10 metara s cilindričnim staklenim dizalom koje se spušta u podzemnu trgovinu — funkcionira i kao nadstrešnica i kao arhitektonski orijentir. U Apple Park Visitor Centeru u Cupertinu, nadstrešnica od karbonskih vlakana 80 metara sa svake strane nadvija se iznad staklenih zidova zgrade bez vidljivih unutarnjih stupova, stvarajući dojam lebdećeg aviona iznad prozirnog kućišta. Ovi primjeri pokazuju kako nadstrešnica, kada je dizajnirana na najvišoj razini, postaje odlučujuća arhitektonska gesta projekta.

Nadstrešnica u dizajnu održive i zelene zgrade

U kontekstu certificiranja zelene gradnje i dizajna osjetljivog na klimu, arhitektonska nadstrešnica igra sve važniju ulogu kao strategija pasivne kontrole okoliša.

Zaštita od sunca i toplinska izvedba

Nadstrešnica postavljena na ostakljene zidove okrenute prema jugu (na sjevernoj hemisferi) ili prema sjeveru (na južnoj hemisferi) može znatno smanjiti dobitak sunčeve topline kroz te površine tijekom ljetnih mjeseci kada je kut sunca visok. Fiksna vodoravna nadstrešnica dizajnirana za geografsku širinu od 35°N koja strši 1,5 metara od fasade zgrade zasjenit će ostakljenje ispod nje približno četiri mjeseca ljeti, dok će dopuštati prodiranje slabog zimskog sunca i osigurati pasivno solarno grijanje. Odgovarajuće dizajnirane nadstrešnice za zaštitu od sunca mogu smanjiti potrošnju energije za hlađenje u poslovnim zgradama za 15-30% na lokacijama s toplom klimom, pridonoseći izravno energetskim kreditnim bodovima LEED, BREEAM ili Green Star.

Fotonaponski integrirani nadstrešnici

Fotovoltaika integrirana u zgrade (BIPV) u nadstrešnicama predstavlja rastuće područje održive arhitektonske prakse. Krovni krov sa solarnim pločama ima dvostruku funkciju: pruža natkriveno sklonište ispod dok proizvodi obnovljivu električnu energiju iznad. Nadstrešnice za parkirališta posebno su produktivne primjene — prednje strane nadstrešnica nisu zaklonjene drugim strukturama, pod optimalnim kutom prema suncu i pokrivaju velika područja koja bi inače bila produktivna samo kao parkiralište za vozila. Nadstrešnica od 1.000 četvornih metara parkirališta s visokoučinkovitim monokristalnim fotonaponskim panelima koji generiraju 200 W/m² proizvela bi približno 200 kWp instaliranog solarnog kapaciteta, dovoljnog za nadoknadu potrošnje električne energije srednje velike komercijalne uredske zgrade. Nekoliko velikih trgovaca na malo i poduzetnika u Europi i Australiji postavilo je solarne nadstrešnice na stotine parkirališta kao dio svojih strategija dekarbonizacije.

Zelene i žive nadstrešnice

Žive strukture nadstrešnice, koje uključuju zasađenu vegetaciju u gornji pokrov, kombiniraju funkcije konvencionalne nadstrešnice s funkcijama zelenog krova ili vertikalnog vrta. Zasađene krošnje pružaju sjenu kroz pokrivač lišća umjesto neprozirnih ili prozirnih ploča, nudeći prednosti hlađenja isparavanjem dok biljke ispuštaju vlagu. Učinak hlađenja zasađene krošnje na prostor ispod nje može biti 3-7°C izraženiji od konvencionalne čvrste krošnje u ljetnim uvjetima, ovisno o gustoći i vrsti sadnje. Ove se strukture nalaze u restoranima trgovačkih centara, terminalima zračnih luka i javnim trgovima gdje se primjenjuju biofilni principi dizajna za poboljšanje dobrobiti stanara i smanjenje učinka urbanog toplinskog otoka na razini zgrade.

Arhitektonska nadstrešnica u odnosu na srodne arhitektonske elemente

Nekoliko arhitektonskih elemenata usko je povezano s baldahinom i ponekad se brkaju s njim. Razumijevanje razlika pojašnjava i vokabular dizajna i funkcionalnu namjeru.

Praktični vodič za specifikaciju arhitektonske nadstrešnice

Za arhitekte, voditelje projekata i vlasnike zgrada koji određuju nadstrešnicu, sljedeći kontrolni popis pokriva ključne odluke i informacije koje je potrebno riješiti prije nego što se dizajn nadstrešnice može adekvatno odrediti i dokumentirati za izgradnju.

Opseg i zahtjevi izvedbe

• Što je pokrov nadstrešnice? Ulaz za pješake, mjesto za iskrcaj vozila, dok za utovar, vanjsku blagovaonicu ili vezu s šetnicom?
• Koja je razina zaštite od vremenskih uvjeta potrebna? Potpuna hidroizolacija, samo UV sjenčanje ili kombinacija?
• Koja je minimalna potrebna visina slobodnog prostora iznad područja ispod?
• Treba li nadstrešnica biti konzolno podignuta na zgradu, samostojeća na stupovima ili ovješena odozgo?
• Ima li građevinska konstrukcija potvrđenu sposobnost prihvaćanja opterećenja pričvršćivanja nadstrešnice ili je to potrebno procijeniti?

Dizajn i estetska razmatranja

• Koji su materijali u skladu s arhitektonskim jezikom zgrade?
• Je li prozirnost poželjna — staklo, polikarbonat ili otvorena mreža? Ili je neprozirnost bolja za zaštitu od vremenskih uvjeta i vizualnu privatnost?
• Postoje li baštinska ili planska ograničenja koja ograničavaju izbor materijala, dimenzije projekcije ili izgled?
• Hoće li biti ugrađena integrirana rasvjeta, natpisi, zvučnici ili odvodnja?

Referentne vrijednosti troškova za arhitektonske nadstrešnice

Troškovi nadstrešnice uvelike variraju ovisno o strukturnoj vrsti, materijalu i složenosti. Sljedeći približni rasponi daju smjernice za planiranje proračuna, isključujući GST/PDV i profesionalne naknade:

• Standardna aluminijska i polikarbonatna nadstrešnica nad ulazom: 800–2500 USD po četvornom metru instalirane
• Nadstrešnica od čelika i stakla, komercijalna kvaliteta: 2000–5000 USD po četvornom metru instalirane
• Vrhunska arhitektonska staklena nadstrešnica s detaljima po narudžbi: 5.000 – 12.000 USD po četvornom metru instalirane
• Nadstrešnica od rastezljive tkanine velikog raspona: 600–1800 USD po četvornom metru ugrađenog, ovisno o složenosti i visini jarbola
• Samostojeća industrijska čelična nadstrešnica (npr. dok za utovar ili benzinska postaja): 400–900 USD po četvornom metru instalirane

Ove brojke su samo indikativne i značajno variraju ovisno o lokaciji, pristupu gradilištu, zemljišnim uvjetima i tržišnim uvjetima u vrijeme izgradnje. Za pouzdano planiranje proračuna uvijek je potrebna detaljna procjena geodeta ili ponuda izvođača.
